钢件的锻造CT10级公差相当于精密铸造的CT7级

　　在生产加工中，对于毛坯表面要求的部件，我们应该采用锻造工艺来代替铸造工艺。下面我们从公差上来做对比。用锻件CT10级来对比铸造CT7级。

    先看精密铸造公差表。

锻件未注公差标准

　　一、引用标准

　　GB12361钢质模锻件通用技术条件

　　GB12362钢质模锻件公差和机械加工余量

　　QC/T270汽车钢模锻造零件未注公差尺寸的极限偏差

　　二、基本原则：1、以客户要求为原则，如与客户要求产生冲突，以客户要求为准。

　　2、以图纸及工艺文件为原则，图纸或工艺文件已经注明的，以文件为准。

　　使用该标准时以上原则不得违背。

　　三、使用范围

　　适用于锻造厂内部锻件锻造未注公差控制。

　　四、具体内容

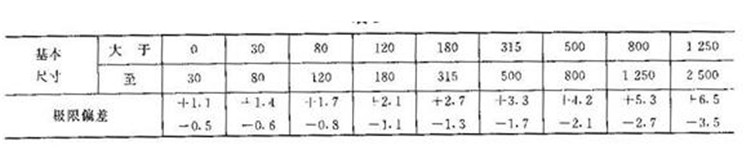

　　1、锻造孔类未注尺寸公差

　　2、锻造轴类未注尺寸公差

　　3.锻造非孔轴类未注尺寸公差

　　4、角度公差，参照下表普通级执行

　　5、锻造圆角公差，锻件内圆角R、外圆角r未注公差参照下表执行

　　6、锻件直线度，平面度公差，参照下表，但不得大于加工余量的2/3

　　7、切入深度(切肉)与残留飞边、毛刺所指缺陷位置相同，缺陷相反，公差数值相同。前轴类按1.5，小锻件类参照图纸要求。

　　8、前轴顶料杆凹凸痕迹不大于1.0。

　　9、表面缺陷深度公差：表面缺陷指锻件表面的凹坑、麻点、碰伤、折叠和裂纹的实际深度，执行如下：

　　加工表面：如锻件实际尺寸等于基本尺寸，深度为单边加工余量一半，如实际尺寸大于或小于基本尺寸，深度为单边加工余量一半加或减单边实际偏差值，内表面尺寸取相反值。

　　非加工表面：深度公差为厚度公差的1/3
